ALAT DAN BAHAN UNTUK MEMBUAT JARINGAN LAN

          Halo sahabat Share Tulisan, Pada kesempatan kali ini admin akan memberikan informasi yang berguna bagi teman – teman terutama yang ingin mempelajari tentang jaringan komputer. Yups jaringan komputer, saat ini jaringan komputer berkembang sangat pesat, maka dari itu admin akan memberikan pengetahuan admin tentang jaringan komputer. Ok langsung saja ya biar tidak penasaran !!! J
         Nah pada kesempatan kali ini admin akan memberikan informasi tentang salah satu jaringan di komputer yaitu jaringan LAN. Disini admin akan memberikan informasi tentang pengertian dan bahan – bahan apa saja yang dibutuhkan dalam membangun jaringan LAN.

Pengertian Jaringan LAN (Local Area Network)

          Jaringan LAN adalah jaringan komputer yang mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan jaringan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s.



            Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk jaringan LAN. Tempat-tempat yang menyediakan koneksi jaringan LAN dengan teknologi Wi-fi biasa disebut hotspot. Pada sebuah jaringan LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal.

            Jaringan LAN memiliki ukuran yang terbatas, yang berarti bahwa waktu transmisi pada keadaan terburuknya terbatas dan dapat diketahui sebelumnya. Dengan mengetahui keterbatasannya menyebabkan adanya kemungkinan untuk menggunakan jenis desain tertentu. Hal ini juga memudahkan manajemen jaringan.

         Seperti halnya saluran pelanggan telepon yang dipakai di daerah pedesaan, jaringan LAN sering menggunakan teknologi transmisi kabel tunggal. Jaringan LAN tradisional beroperasi pada kecepatan mulai 10 sampai 100 Mbps dengan delay rendah (puluhan mikrosekon) dan mempunyai faktor kesalahan yang kecil. Jaringan LAN modern dapat beroperasi pada kecepatan yang lebih tinggi, sampai ratusan megabit per detik.

ALAT DAN BAHAN UNTUK MEMBUAT JARINGAN

1. Personal Komputer (PC)

         Tipe personal computer yang digunakan di dalam jaringan akan sangat menentukan unjuk kerja dari jaringan tersebut. Komputer dengan unjuk kerja tinggi akan mampu mengirim dan mengakses data dalam jaringan dengan cepat.

2. Tang Crimping

Tang krimping adalah alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya diperuntukan untuk crimp RJ-45 atau RJ-11 saja. Contoh gambarnya seperti ini.

Fungsi Tang Crimping:

- Memotong kabel

- Melepas pembungkus kabel

- Memasang konektor

Kabel UTP

Unshielded Twisted-Pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang murah, kinerja yang ditunjukkannya juga relatif bagus.

Karakteristik Kabel UTP:

    PELINDUNG INTERFERENSI : Tidak Ada
    MAKS. BANDWITH : 100 Mbps
    MAKS. KABEL : 100 Meter
    SOKET : RJ-45 (RJ = Registered Jack)
    BIAYA : Murah
    TOPOLOGI FISIK : Star, Extended Star, Tree
    INSTALLASI : Mudah

Pengertian Kabel Straight:

Kabel Straight digunakan pada saat ingin menghubungkan antara computer dan hub ataupun sebaliknya.Dengan kata lain metode ini digunakan ketika kita akan menghubungkan 2 komputer ataupun lebih,tapi melalui perantara seperti hub ataupun switch.

Pengertian Kabel cross:

Kabel Cross kabel ini berbeda dengan Kabel Straight  biasanya di gunakan untuk jaringan point to point atau hub pc ke pc secara langsung tanpa melewati media lain. dan antara urutan kabel pada ujung satu dengan ujung yang lain berbeda.

JENIS-JENIS KABEL UTP

Kabel UTP jenis CAT5

Kabel kategori 5 dipilih menjadi standar kabel UTP semenjak pertama kali kabel UTP populer dan digunakan untuk aplikasi komunikasi jaringan/data. Kabel CAT5 biasanya terdiri dari empat pasang kabel. Kabel ini diperuntukkan bagi aplikasi data hingga 100MHz. Tapi, meski kabel data UTP umumnya dinamakan “kabel CAT5″, Jangan keliru antara CAT5 dengan CAT5E. Kabel CAT5 sangat identik dengan kabel CAT5E kecuali bahwa kabel CAT5E memiliki standar keseragaman dan kerapatan lilitan pasangan kabel yang lebih tinggi.

Kabel UTP jenis CAT5E

Kabel Kategori 5E adalah standar industri baru untuk instalasi kabel data UTP. Kabel ini biasanya juga terdiri dari empat pasang kabel. Rating bandwidth kabel CAT5E adalah 100Mbps, namun bandwith maksimalnya bisa mencapai 1000Mbps jika diinstall dengan standar kualitas yang ketat. Saat ini CAT5E adalah standar baru untuk semua konstruksi kabel UTP. Oleh karenanya saat ini kabel CAT5E sudah tersedia secara luas dengan kualitas yang lebih tinggi daripada CAT5 dengan harga dasar yang hampir sama seperti CAT5. Bahkan beberapa perusahaan sudah menghentikan penggunaan kabel CAT5 dalam instalasi jaringan mereka.

Kabel UTP jenis CAT6

Kabel kategori 6 adalah standar kabel UTP dengan sertifikasi resmi paling tinggi. Kabel ini identik dengan CAT5E namun telah memenuhi standar yang lebih ketat bukan hanya soal kerapatan lilitan tiap pasang kabel namun juga termasuk tingkat penyaluran data, isolator kabel dan pelindung tiap pasang kabel. Dengan lilitan semakin rapat, ditambah semakin baik isolator dan pemisahan tiap pasang kabel maka semakin rendah noise atau berkurangnya sinyal sehingga CAT6 mampu menyalurkan data dengan bandwidth tertinggi di kelasnya. Kabel CAT6 biasanya juga terdiri dari empat pasang kabel tembaga. Jika Anda melakukan instalasi jaringan 1000Mbps atau Gigabit LAN, tak ada pilihan lain, kabel UTP tipe inilah yang harus digunakan.

Kabel Coaxial:

Tampilan fisik kabel ini terdiri dari kawat tembaga sebagai inti yang dilapisi oleh isolator dalam lalu dikelilingi oleh konduktor luar kemudian dibungkus dengan bahan semacam PVC sebagai lapisan isolator paling luar. Untuk penggunaan kabel coaxial ini sudah jarang digunakan karena pada umumnya orang membangun jaringan komputer dengan kabel twisted pair.

Kelebihan menggunakan kabel Coaxial adalah :
- Fleksibel, mudah dipakai untuk instalasi dalam ruangan.
- Dapat langsung dihubungkan ke komputer menggunakan konektor BNC.

Spesifikasi teknis dari kabel ini adalah :
- Mampu menjangkau bentangan maksimum 185 meter.
- Impedansi Terminator 50 Ohm.

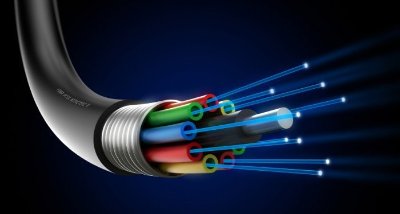

Kabel Fiber Optic

Kabel Fiber optic adalah sebuah kabel yang terbuat dari serat kaca dengan teknologi canggih dan mempunyai kecepatan transfer data yang lebih cepat daripada kabel biasa, biasanya fiber optic digunakan pada jaringan backbone (Tulang Punggung) karena dibutuhakan kecepatan yang lebih dalam dari jaringan ini, namun pada saat ini sudah banyak yang menggunakan fiber optic untuk jaringan biasa baik LAN, WAN maupun MAN karena dapat memberikan dampak yang lebih pada kecepatan dan bandwith karena fiber optic ini menggunakan bias cahaya untuk mentransfer data yang melewatinya dan sudah barang tentu kecepatan cahaya tidak diragukan lagi namun untuk membangun jaringan dengan fiber optic dibutuhkan biaya yang cukup mahal dikarenakan dibutuhkan alat khusus dalam pembangunannya

Konektor


.

Konektor digunakan sebagai sarana penghubung antara kabel dengan colokan NIC (Network Interface Card) yang ada pada komputer Anda. Jenis konektor ini disesuaikan dengan tipe kabel yang digunakan misalnya Konektor RJ-45 berpasangan dengan kabel UTP/STP, konektor BNC/T berpasangan dengan kabel coaxial dan konektor ST berpasangan dengan kabel fiber optic.

Konektor  RJ-45

Konektor RJ-45 adalah kabel Ethernet yang biasa digunakan dalam topologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. Konektor RJ-45 ini memiliki konfigurasi tiga macam, sesuai dengan perangkat yang ingin dihubungkannya menggunakan kabel UTP 5 E.

Konektor MJ

Adalah konektor yang dapat menghemat tempat, kabel dan dapat dihubungkan dengan konektor RJ-45. Konektor ini dapat dipasangkan pada didinding seperti pada halnya lubang cok pada dinding.

LAN Card / Modem

LAN Card (Kartu Jaringan) adalah adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Modem adalah singkatan dari modulator-demodulator yaitu alat yang digunakan untuk menghantar dan menerima data dari sebuah PC ke PC lainnya melalui kabel telephone.

Tester

Digunakan untuk menguji hasil pemasangan kabel sudah benar atau belum.

Hub

Hub adalah komponen jaringan komputer yang memiliki colokan (port-port), jumlah portnya ini mulai dari 8,16, 24, sampai 32 port. Pada umunya hub digunakan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lainnya. Dengan kata lain Hub sama halnya seperti sebuah jembatan yang dapat menghubungkan beberapa kota atau provinsi.

Switch

Switch pada prinsipnya sama dengan hub bedanya switch lebih pintar daripada hub karena mampu menganalisa paket data yang dilewatkan padanya sebelum dikirim ke tujuan. Selain itu switch juga memiliki kecepatan transfer data dari server ke workstation atau sebaliknya.

Switch adalah komponen jaringan yang di gunakan untuk menghubungkan beberapa HUB untuk membentuk jaringan yang lebih besar atau menghubungkan komputer2 yang mempunyai kebutuhan bandwidth yang besar. Switch memberikan unjuk kerja yang jauh lebih baik dari pada HUB dengan harga yang sama atau sedikit lebih mahal.

Switch terbagi dalam 2 tipe utama: switch layer-2 dan layer-3. Switch layer-2 beroperasi pada layer data-link model OSI dan berdsarkan terknologi bridging. Switch tipe ini membangun koneksi logika antar port berdasarkan pada alamat MAC. Switch layer-2 dapat digunakan untuk memecah jaringan yang sedang berjalan ke dalam collision domain yang lebih kecil untuk meningkatkan unjuk kerja.

Switch layer-3 beroperasi pada layer-3 dari model OSI dasar teknologi routing. Switch tipe ini membangun koneksi logika antar port berdasarkan alamat jaringan. Switch-switch ini dapat digunakan untuk menghubungkan jaringan-jaringan yang berbeda di dalam suatu internetwork. switch layer-3 kadang-kadang di sebut Switch routing atau switch multilayer.

Repeater

Repeater adalah sebuah komponen yang berfungsi memperkuat sinyal. Sinyal yang diterima dari satu segmen kabel LAN ke segmen LAN berikutnya akan dipancarkan kembali dengan kekuatan sinyal asli pada segmen LAN pertama sehingga dengan adanya repeater ini, jarak antara dua jaringan komputer dapat diperluas

Router

Router memiliki kemampuan untuk menyaring atau menfilter data yang lalu lalang di jaringan berdasarkan aturan atau protocol tertentu. Sama seperti hub/switch, router juga dapat digunakan untuk menghubungkan beberapa jaringan seperti jaringan model LAN, MAN, bahkan WAN.

Modem

Modem adalah singkatan dari modulator demodulator. Modem ini berfungsi untuk mengubah sinyal digital computer menjadi sinyal analog yang dapat di kirim lewat jaringan telephon atau sebaliknya. Modem digunakan sebagai penghubung jaringan LAN dengan internet. Dalam melakukkan tugasnya, modem akan mengubah data digital kedalam data analog yang bisa dipahami oleh kita manusia ataupun sebaliknya.

Ada dua jenis modem yaitu :

1)     Modem Internal
        adalah modem yang di pasang langsung ke mainboard computer. Keuntungan menggunakan modem internal adalah harga lebih murah tetapi kesulitannya untuk memasangnya dan memindahkannya harus membongkar casing(computer).

2)     Modem eksternal     adalah modem yang terpisah dengan computer. Keuntungan pengguna modem eksternal adalah pemasangannya lebih gampang. Kelemahannya yaitu harganya lebih mahal.

UPS

Adalah alat yang berfungsi sebagai back up tegangan alat listrik sekaligus menstabilkan tegangan.

Obeng

Kita membutuhkan obeng agar dapat membuka pc dan memasangkan LAN Card pa pc yang memiliki LAN card.

Cat sixs

Adalah alat untuk memasangkan dan mlepaskan kabel UTP pada Modular Jac(MJ) ,alt ini dapat juga untuk menandai kulit bagian luar kabel UTP agar nantinya dapat langsung dilepaskan.

Nah itulah beberapa alat dan bahan yang dibutuhkan untuk membuat jaringan LAN, semoga artikel ini bisa bermanfaat untuk teman – teman semua !!!! J
